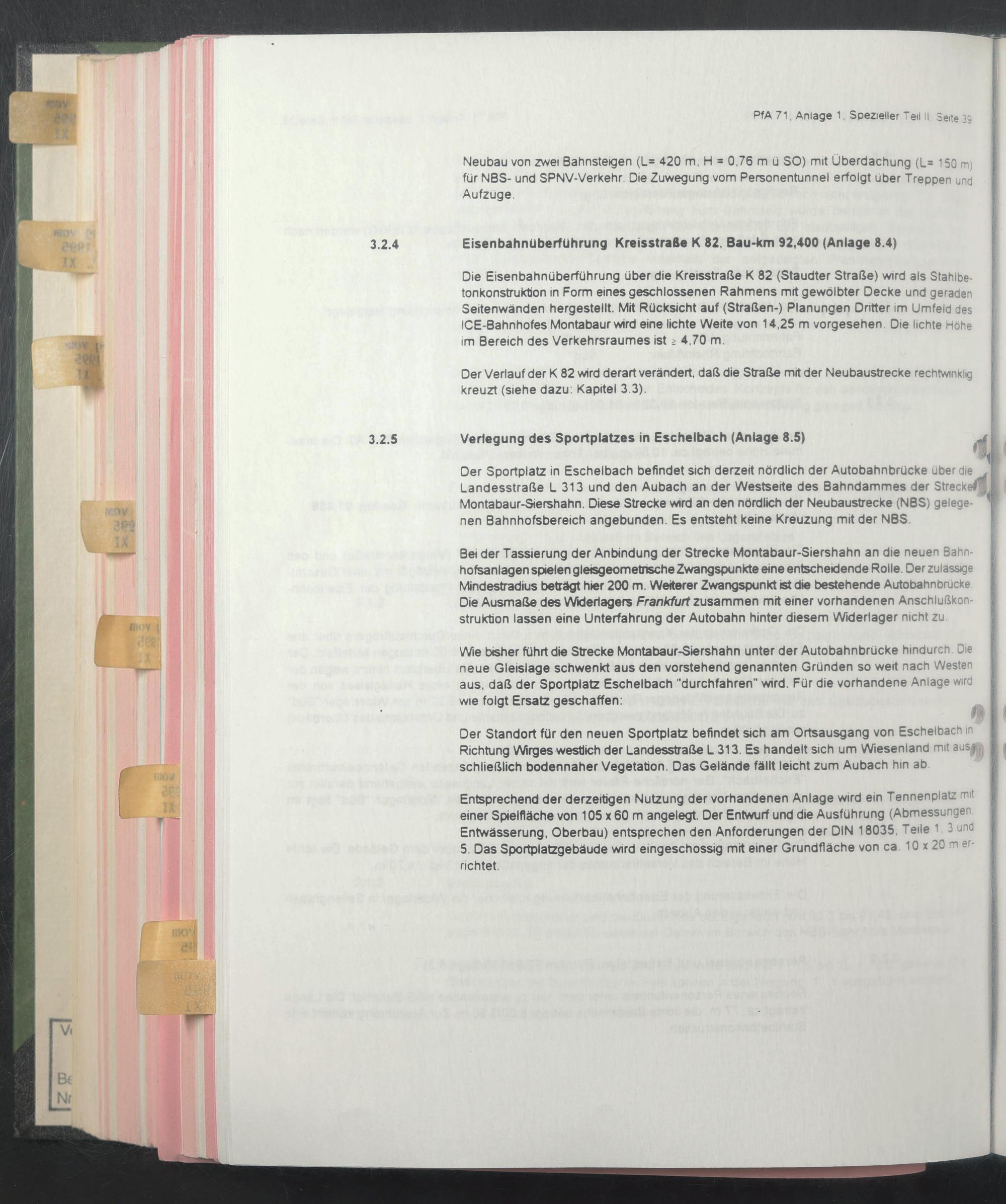

PfA 71. Anlage 1. Spezieller Teil II Seite 3S

Neubau von zwei Bahnsteigen (L= 420 m, H = 0.76 m ü SO) mit Überdachung (L= 150 m) für NBS- und SPNV-Verkehr. Die Zuwegung vom Personentunnel erfolgt über Treppen und Aufzuge.

EisenbahnUberfUhrung Kreisstraße K 82. Bau-km 92,400 (Anlage 8.4) |

Die Eisenbahnüberführung über die Kreisstraße K 82 (Staudter Straße) wird als Stahibe- I tonkonstruktion in Form eines geschlossenen Rahmens mit gewölbter Decke und geraden Seitenwänden hergestellt. Mit Rücksicht auf (Straßen-) Planungen Dntter im Umfeld des ICE-Bahnhofes Montabaur wird eine lichte Weite von 14,25 m vorgesehen Die lichte Höhe i im Bereich des Verkehrsraumes ist > 4,70 m. I

l

Der Verlauf der K 82 wird derart verändert, daß die Straße mit der Neubaustrecke rechtwinklig | kreuzt (siehe dazu: Kapitel 3.3). i

Verlegung des Sportplatzes in Eschelbach (Anlage 8.5)

Der Sportplatz in Eschelbach befindet sich derzeit nördlich der Autobahnbrücke über die Landesstraße L 313 und den Aubach an der Westseite des Bahndammes der Strecket Montabaur-Siershahn. Diese Strecke wird an den nördlich der Neubaustrecke (NBS) gelege­nen Bahnhofsbereich angebunden. Es entsteht keine Kreuzung mit der NBS.

Bei der Tassierung der Anbindung der Strecke Montabaur-Siershahn an die neuen Bahn­hofsanlagen spielen gleisgeometrische Zwangspunkte eine entscheidende Rolle. Der zulässige Mindestradius beträgt hier 200 m. Weiterer Zwangspunkt ist die bestehende Autobahnbrücke Die Ausmaße des Widerlagers Frankfurt zusammen mit einer vorhandenen Anschlußkon­struktion lassen eine Unterfahrung der Autobahn hinter diesem Widerlager nicht zu

Wie bisher führt die Strecke Montabaur-Siershahn unter der Autobahnbrücke hindurch. Die neue Gleislage schwenkt aus den vorstehend genannten Gründen so weit nach Westen aus, daß der Sportplatz Eschelbach "durchfahren" wird. Für die vorhandene Anlage wird wie folgt Ersatz geschaffen:

ß

Der Standort für den neuen Sportplatz befindet sich am Ortsausgang von Eschelbach m Richtung Wirges westlich der Landesstraße L 313. Es handelt sich um Wiesenland mit aus^ schließlich bodennaher Vegetation. Das Gelände fällt leicht zum Aubach hin ab

Entsprechend der derzeitigen Nutzung der vorhandenen Anlage wird ein Tennenplatz mit einer Spielfläche von 105 x 60 m angelegt. Der Entwurf und die Ausführung (Abmessungen Entwässerung, Oberbau) entsprechen den Anforderungen der DIN 18035. Teile 1. 3 und 5 . Das Sportplatzgebäude wird eingeschossig mit einer Grundfläche von ca. 10 x 20 m er­richtet.
